CARVER（卡福）是英国的焊接夹钳品牌，Carver Clamp 系列在英国 Nuneaton 工厂生产已超过 50 年，核心结构是「框架 + 活动钳口」双面夹持，代替传统 C 钳单点顶压，工件受力更均匀、变形更小。全系分六类：C 形夹（机架夹）、长臂夹、T 形夹、压壁夹、机虎钳、多用钳，承载从 565 daN 到 8000 daN，夹持容量从 100 mm 到 2700 mm。选型只需三件事：夹多大的件、要多深的喉、要多大夹紧力。
卡福集团 1776 年创立，第八代家族企业；1958 年做出第一把 Carver Clamp「机架夹」，至今专注重载焊接夹持。
六类结构：C 形夹、长臂夹、T 形夹、压壁夹、机虎钳、多用钳，覆盖焊接工装从桌面到大型框架。
单件夹紧力 565–8000 daN（约 0.58–8.2 吨），夹持容量 100–2700 mm，喉深最大 200 mm。
明透工业提供选型对照、原厂样本与图纸、备件供应与交期协调。

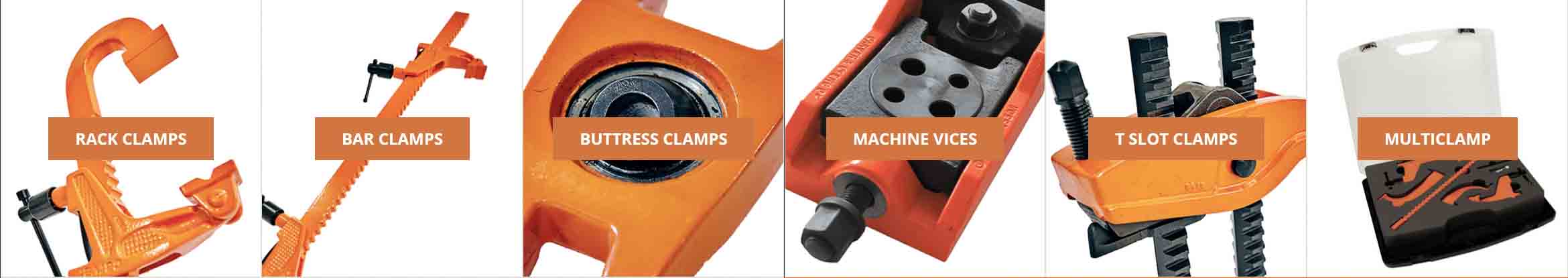

六类产品按「夹什么、怎么装」区分：工件放在台面上横向夹紧用 C 形夹与长臂夹；工件固定在机床 T 型槽里用 T 形夹；结构件需要侧向顶压或固定在立柱上时用压壁夹；机虎钳用于机加工与木工的定件；多用钳是桌面级的多工位夹持系统。
| 产品线 | 系列 / 型号 | 特点 | 典型场景 |
|---|---|---|---|
| C 形夹（机架夹） | Rack Clamps · T186 / T321 / T290 / T285 / T257 | 框架式双面夹持，容量 150–1350 mm，喉深 60 / 90 / 115 / 200 mm 四档 | 焊接工装台、框架拼装、快速换位 |
| 长臂夹 | Bar Clamps · T186 / T321 / T290 / T285 / T257 | 与 C 形夹同承载等级，但开口更长，容量 600–2700 mm | 大型箱体、梁柱、长焊缝拼接 |
| T 形夹 | T-Slot Clamps · T400 / T600 / T402 / T602 | 底座卡进机床 T 型槽，夹持高度与喉深多档，承载 1600–3630 daN | 机床工作台、镗铣装夹、模具加工 |
| 压壁夹 | Buttress Clamps · T614-0 / 1 / 2 | 侧向顶压结构，承载 1300 / 6250 / 8000 daN，配 M12–M24 固定螺栓 | 立柱侧压、模具合模、结构件矫正 |
| 机虎钳 | Machine Vices · T50 / T55 | 机加工与木工定件，T55 为重型规格，重量 3.8 kg / 24 kg | 铣削、钻孔、木工台面 |
| 多用钳 | Multi Clamp · 标准型 / 加长型 | 桌面多工位夹持系统，标准与加长两种臂长 | 木工、雕刻机、小件批量装配 |
点击卡片可直接跳到对应系列的型号与规格表。

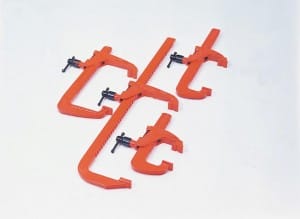

最常见的 Carver Clamp 结构：矩形框架 + 一根活动钳口，工件两边同时受力，不是靠单侧螺杆顶。五个承载档位覆盖 565–2700 daN，喉深从 60 mm 到 200 mm——喉深越大，越能夹住带翻边、带筋的厚件。型号里的数字是夹持容量（英寸），替代型号是毫米值，例如 T186-12 即 T186-300，容量 300 mm。
| 变型 | 承载 | 型号（Model / 替代型号） | 夹持容量 | 喉深 |
|---|---|---|---|---|
| Standard Duty | 1130 daN | T186-6 / -12 / -20 / -30（T186-150 ~ -750） | 150–750 mm | 60 mm |
| Standard Duty Long Reach | 565 daN | T321-10 / -24（T321-250 / -600） | 250–600 mm | 120 mm |
| Medium Duty | 1800 daN | T290-9 / -18 / -30 / -40（T290-225 ~ -1000） | 225–1000 mm | 90 mm |
| Medium Duty Long Reach | 900 daN | T285-9 / -18 / -30 / -40（T285-225 ~ -1000） | 225–1000 mm | 200 mm |
| Heavy Duty | 2700 daN | T257-6 / -12 / -18 / -24 / -36 / -54（T257-150 ~ -1350） | 150–1350 mm | 115 mm |

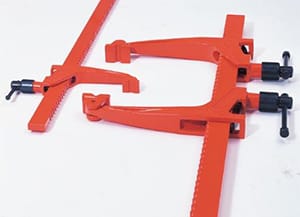

承载等级与 C 形夹一致，但框架被拉长，开口从 600 mm 一直到 2700 mm，用于无法从两端靠近的大型工件。长臂结构的代价是刚性下降，所以同一承载等级下长臂夹会比 C 形夹重——比如 2700 daN 的 T257-108 重 32 kg。
| 变型 | 承载 | 型号（Model / 替代型号） | 夹持容量 | 喉深 |
|---|---|---|---|---|
| Standard Duty | 1130 daN | T186-24 / -36 / -60 / -84 / -96（T186-600 ~ -2400） | 600–2400 mm | 60 mm |
| Standard Duty Long Reach | 565 daN | T321-24 / -36 / -60 / -84 / -96（T321-600 ~ -2400） | 600–2400 mm | 120 mm |
| Medium Duty | 1800 daN | T290-36 / -48 / -60 / -84（T290-900 ~ -2100） | 900–2100 mm | 90 mm |
| Medium Duty Long Reach | 900 daN | T285-36 / -48 / -60 / -84（T285-900 ~ -2100） | 900–2100 mm | 200 mm |
| Heavy Duty | 2700 daN | T257-84 / -108（T257-2100 / -2700） | 2100–2700 mm | 115 mm |

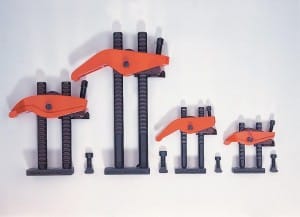

底座直接卡进机床工作台的 T 型槽，夹持面在工件上方，用于镗铣、钻孔、模具加工时的快速装夹。标准型承载 2270 daN，长喉型 1600 daN 但喉深更大；重载 T402（3630 daN）与 T602（2500 daN）把夹持范围拉到 1500 mm，底座可反向安装以改变夹持高度。
| 变型 | 承载 | 型号（Model / 替代型号） | 夹持高度 | 喉深 / 夹持范围 |
|---|---|---|---|---|
| Standard Duty | 2270 daN | T400-4 / -6 / -8（T400-100 / -150 / -200） | 25 mm | 100–200 mm |
| Standard Duty Long Reach | 1600 daN | T600-4 / -6 / -8（T600-100 / -150 / -200） | 12 mm | 100–200 mm |
| Heavy Duty | 3630 daN | T402-6 ~ T402-60（T402-150 ~ -1500） | 按底座方向可调 | 150–1500 mm |
| Heavy Duty | 2500 daN | T602-6 ~ T602-60（T602-150 ~ -1500） | 按底座方向可调 | 150–1500 mm |

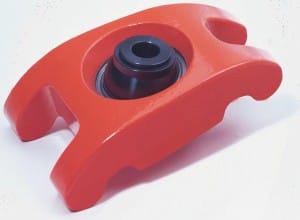

侧向顶压型夹具：一端用 M12–M24 螺栓固定在立柱或台面上，另一端斜向压住工件，适合大型结构件的合模、矫正与侧向固定。三个规格的承载跨度很大——从 1300 daN 到 8000 daN，选型主要看固定螺栓孔径与工件厚度。
| 变型 | 承载 | 型号 | 最大安全工作高度 | 固定螺栓 | 自重 |
|---|---|---|---|---|---|
| Standard Duty | 1300 daN | T614-0 | 25 mm | M12 | 0.6 kg |
| Medium Duty | 6250 daN | T614-1 | 57 mm | M16 或 M20 | 2.7 kg |
| Heavy Duty | 8000 daN | T614-2 | 75 mm | M24 | 4.3 kg |
用于铣削、钻孔与木工台面的定件，两个规格：T50（Part No. C301150，3.8 kg）适合中小件与木工，T55（Part No. C301153，24 kg）是重型规格，适合机加工重载工况。开口尺寸与夹紧力按原厂样本对应型号确认。
| 规格 | Part No. | 型号 | 自重 | 典型用途 |
|---|---|---|---|---|
| T50 | C301150 | T500 | 3.8 kg | 中小件机加工、木工台面 |
| T55 | C301153 | T550 | 24 kg | 重型机加工、模具定件 |

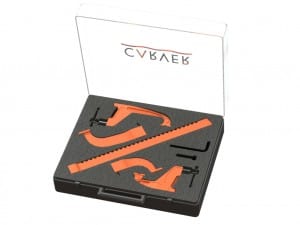

桌面级多工位夹持系统，标准臂（Standard Reach）与加长臂（Long Reach）两种规格，配合台面板上的定位孔可快速换位，适合木工、雕刻机与小件批量装配。
| 规格 | S（夹持容量） | B（钳口张距） | B1 | 适用 |
|---|---|---|---|---|
| Standard Reach | 320 mm | 32 mm | 65 mm | 木工、雕刻机、小件装配 |
| Long Reach | 320 mm | 32 mm | 65 mm | 加深工位、需要更远操作距离 |
| 场景 | 推荐系列 / 型号 | 理由 |
|---|---|---|
| 焊接工装台快速夹紧 | Rack Clamps T186 / T290 | 双面受力、夹持容量 150–1000 mm 覆盖多数工装板，重量 1.4–10.5 kg 便于频繁换位。 |
| 大型框架、箱体、梁柱拼接 | Bar Clamps T186-36~96 / T290-84 | 开口 900–2400 mm，能够跨过整个截面从外侧夹紧。 |
| 重载结构件（2.7 吨级） | Rack T257 / Bar T257 | 2700 daN 承载，喉深 115 mm，适合厚板与铸件。 |
| 机床工作台、镗铣装夹 | T-Slot Clamps T400 / T402 | 底座卡入 T 型槽，T402 承载 3630 daN、夹持范围至 1500 mm。 |
| 立柱侧压、模具合模、矫正 | Buttress T614-1 / T614-2 | 6250 / 8000 daN 侧向顶压，配 M16–M24 固定螺栓。 |
| 木工、雕刻机、小件批量 | Multi Clamp / Machine Vices T50 | 桌面多工位或虎钳定件，轻量、换位快。 |
框架、支架、箱体的拼焊定位，双面夹持抑制焊接变形。
工件不需完全包围，可从侧面进入加工，夹持点不挡刀路。
手动模具合模与试模，压壁夹提供侧向大吨位顶压。
铣削、钻孔、打磨时的快速定件，替代传统 C 钳。
长臂夹与 T 形夹配合，缩短换型时间。
多用钳与机虎钳用于台面定件，适配雕刻机与木工台。
CARVER 是英国品牌，Carver Clamp 系列在英国 Nuneaton 工厂生产，已超过 50 年。卡福集团 1776 年由 Joseph Carver 创立，1958 年做出第一把 Carver Clamp「机架夹」，此后专注重载焊接夹持。
普通 C 钳是单侧螺杆顶压，工件只在一个点受力；Carver Clamp 由框架和活动钳口两部分组成，工件被两个钳口同时夹住，受力更均匀、位移更小，因此更适合焊接和精密装夹。
T186 是系列代号，-12 表示夹持容量 12 英寸（约 300 mm）。同一型号的替代编号写作 T186-300，即毫米值。采购时两个编号指的是同一件产品。
1 daN ≈ 1.02 kgf，所以 1130 daN 约等于 1.15 吨力；2700 daN 约 2.75 吨；8000 daN（压壁夹 T614-2）约 8.2 吨。
容量 S 是两个钳口之间能张开的距离，决定能夹多厚的工件或跨多宽的框架；喉深 B1 是从钳口前沿到框架内侧的深度，决定工件能伸进夹具多深。夹带翻边的件时喉深很关键。
同样承载等级下，长臂夹的开口更长（600–2700 mm），适合跨越大截面；C 形夹更短更刚，适合常规工装板。判断标准是工件宽度：超过 500 mm 且需要从外侧跨越时选长臂夹。
T400 是标准型（2270 daN，夹持高度 25 mm），T600 是长喉型（1600 daN，夹持高度 12 mm）；T402（3630 daN）与 T602（2500 daN）是重载型，夹持范围可到 1500 mm，底座可反向安装改变夹持高度。
压壁夹是侧向顶压结构，一端用 M12–M24 螺栓固定在立柱或台面上，另一端斜压工件，适合大型结构件的合模、矫正与侧向固定。T614-2 承载 8000 daN，是这一系列的重载规格。
明透工业是 CARVER 卡福在中国的合作伙伴，提供六类产品的选型对照、原厂样本与尺寸图纸、常备规格现货与非常备规格的交期协调，以及使用中的备件更换支持。
资料来源：CARVER 卡福产品样本与官网技术资料（Rack Clamps / Bar Clamps / T-Slot Clamps / Buttress Clamps / Machine Vices / Multi Clamp 系列规格表）。表中承载值、容量、喉深与重量均为原厂样本口径，实际选型请以对应型号的最新样本为准。
